Гарантійний період 1 місяць

Офіційний дилер

Модеми Mayatech RFD900A 1 Вт комплект телеметрії

Нове в моделі:

• Новий процесор: ARM 32 bit
• Передача даних повітрям: до 500 кБіт/с
• Апаратне шифрування AES (цілком працює)
• Прокидання PPM з пульта (важливо, PPM повинен мати рівні 3.3 В) та отримання телеметрії одночасно.
• Повний захист від статики та фільтрація кожного порту вводу-виводу.
• Реалізовано оригінальну прошивку SiK з підтримкою зв'язку Точка-Точка та множинне підключення.
• Асинхронне мовлення "мульти-точка" (поки що в бета-версії)

Основні особливості:

• Дальнобійна: >40 км залежно від антен та налаштувань радіоканалу: рекордом стало 80 км у прямій видимості
• 2 x RP-SMA ВЧ конектора в Диверсіті
• 1 Ватт (+30dBm) потужності на передачу
• ФНЧ на передачу (не шумить на побічних каналах)
• > 20dB малошумливий підсилювач прийому
• ПАР-фільтр на прийомі
• Реалізована прошивка SiK та Multipoint SiK, легка у налаштуванні та можливе оновлення у полі
• Маленький та легкий
• Сумісний з 3DR/Hope-RF радіомодемами

Інтерфейси:

• ВЧ: 2 x RP-SMA
• Послідовний порт: Логічні рівні TTL (+3,3 В)
• Живлення: 5В, близько 800 мА максимально імпульсно (при налаштуванні максимальної потужності передачі)
• Порти введення-виведення загального призначення: 6 шт (підтримується цифровий інтерфейс, АЦП, ШІМ)

Програмні рішення:

Програмні рішення мають відкритий вихідний код та називаються "SiK". Вони були портовані для підтримки нової архітектури процесорів на 32-бітному ядрі ARM. Завантажувальний інтерфейс також доступний для майбутніх розробок та оновлення прошивки через послідовний порт.

Більшість налаштувань змінюється за допомогою AT-команд (модуль на землі має префікс команд AT, віддалений модуль - RT, тобто безпосередньо підключатися для зміни налаштувань - не треба), таких як бодрейт, робоча частота, потужність і т.д.
Також реалізовано підтримку налаштування радіомодемів з APM Planner.

Налаштування за замовчуванням: 57600 бод, 8/N/1, і 64 кБіт передачі швидкості в повітрі (корисне навантаження + службова інформація + дані для корекції помилок).

Особливості

• Перешкодостійкість шляхом псевдовипадкової перебудови частоти (FHSS)
• Прозорий послідовний порт (UART)
• Може з'єднання "точка-точка", або "мультиточка"
• Налаштування за допомогою AT-команд для наземного модуля та RT-команд для набортного
• Керований користувачем системний та повітряний бітрейт
• Механізми корекції помилок, Пакетування протоколу MavLink (за бажанням користувачів)
• Передача в MavLink статусу радіоканалу (RSSI та рівень шуму з базової та набірної станції)
• Автоматичне перемикання антен в режимі Diversity в реальному часі
• Автоматичне зменшення часу в режимі передачі для захисту від перегріву

Характеристики

• Діагностичний діапазон: 902 - 928 МГц
• Вихідна потужність: 1Вт (+30 dBm)
• Крок регулювання вихідної потужності: 1dB
• Інтерфейси: UART (3.3В), 6 GPIO (АЦП, ШИМ, Цифрові піни)
• Інтерфейси ВЧ: RP-SMA Jack
• Швидкість передачі даних повітрям: 4, 8, 16, 19, 24, 32, 48, 64 (за замовчуванням), 96, 128, 192,250 і 500 кбіт/с
• Швидкість UART: 9600, 19200, 38400, 57600 (за замовчуванням), 115200, 400000, 921000 бод
• Чутливість прийому >121 dBm при низькій швидкості передачі даних
• Монтаж: М2.5х3 + 3 точки паяння
• Напруга живлення: 5 В (3,5 - 5,5 В)
• Струм споживання: прибл. 800мА при максимальній потужності
• Діапазон температур: -40 - +85 °C
• Розмір: 57х30х12,8 мм (з урахуванням екрану, радіатора та конекторів)
• Вага: 14,5 г

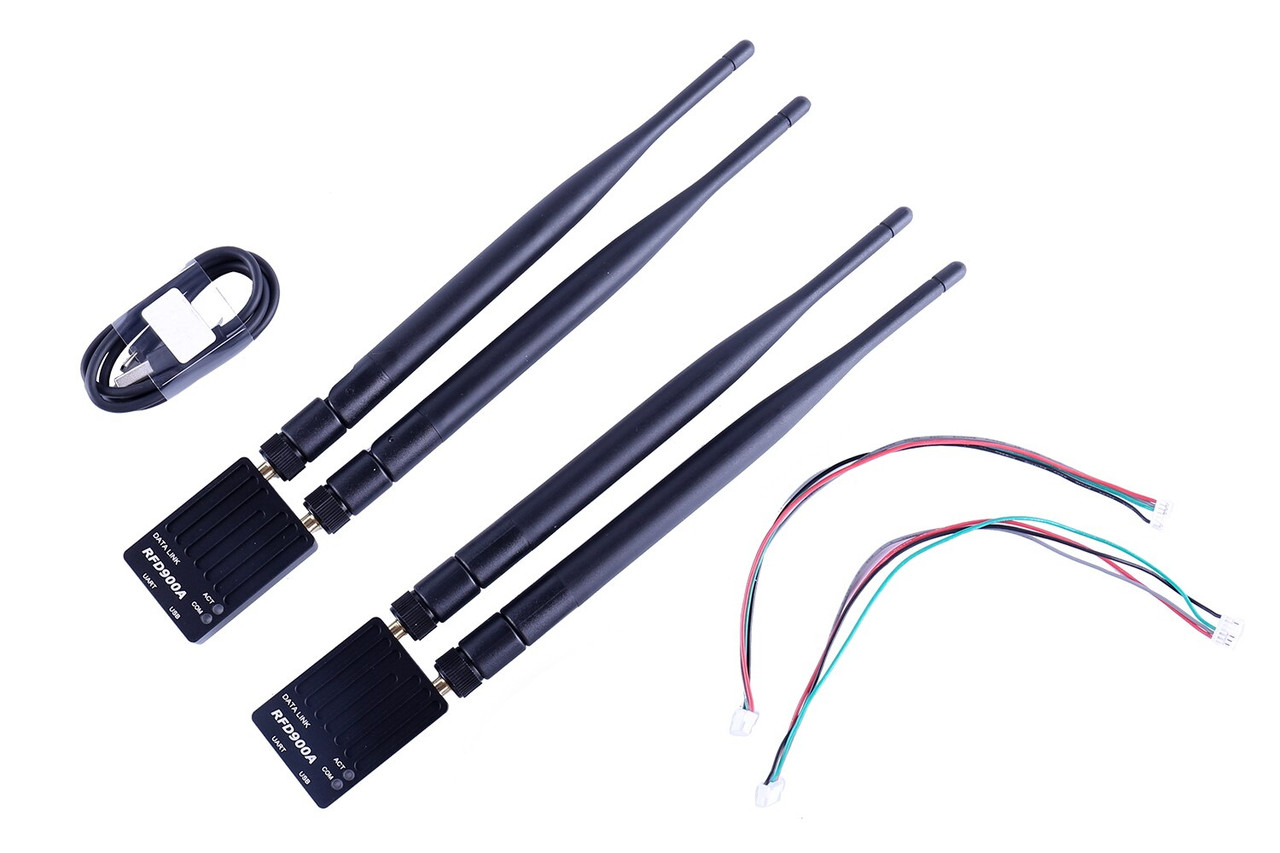

Комплектація

• Радіомодуль - 2 шт
• Антени "Діполь" - 4 шт
• Кабель USB-MicroUSB - 1 шт
• Кабель сигнальний під пайку - 1 шт.
